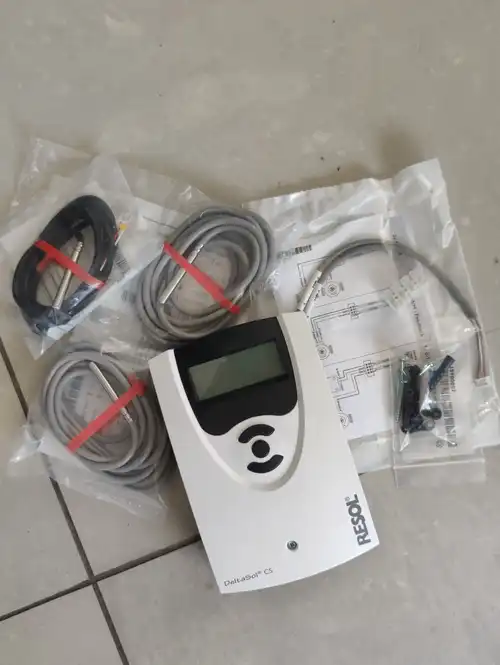

Контроллер для солнечных водонагревательных систем Resol DeltaSol CS/2

Входы:
4 датчика температуры Pt1000, 1 вход VFD Grundfos Direct Sensor™, 2 входа обратной связи PWM (CS Plus — двунаправленный)

Выходы:
1 полупроводниковое реле, 1 PWM-выход (CS/2),
2 полупроводниковых реле, 1 PWM-выход (CS/4),
2 полупроводниковых реле, 2 PWM-выхода (CS Plus)

Частота PWM: 512 Гц
Напряжение PWM: 10,5 В

Коммутационная способность:

• 1 (1) A 240 В~ (полупроводниковое реле)

Общая коммутационная способность:

• 1 A 240 В~ (CS/2)
• 2 A 240 В~ (CS/4, CS Plus)

Питание: 100–240 В~ (50–60 Гц)
Подключение питания: Y-тип подключения

Потребление в режиме ожидания:

• 0,57 Вт (CS/2)
• 0,59 Вт (CS/4, CS Plus)
• 0,61 Вт (CS Plus двунаправленный)

Класс регулирования температуры: I (CS/4, CS Plus, CS Plus bidirectional)
Вклад в энергоэффективность: 1% (CS/4, CS Plus, CS Plus bidirectional)
Режим работы: тип 1.C.Y
Номинальное импульсное напряжение: 2,5 кВ

Интерфейс передачи данных: RESOL VBus®
Ток питания VBus®: 35 мА

Функции:
функция трубчатых коллекторов и термостат, контроль функций, счётчик рабочих часов, регулирование скорости, опция дренажа (Drainback), измерение количества тепла

Корпус: пластик PC-ABS и PMMA
Монтаж: настенный

Описание:

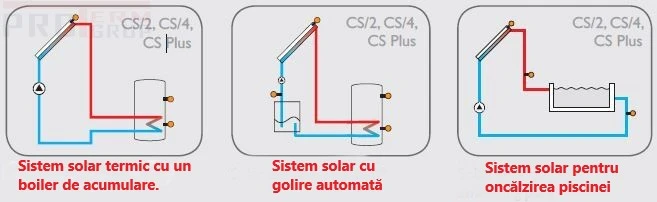

Солнечный регулятор RESOL DELTASOL CS/2 — это программируемый цифровой контроллер, предназначенный для управления температурой в солнечных тепловых системах, включая солнечные коллекторы, циркуляционные насосы и/или переключающие клапаны, накопительные баки и отопительные системы.

Контроллеры DeltaSol CS/2 и CS/4 используются для регулирования скорости высокоэффективного насоса в стандартных солнечных тепловых и отопительных системах.

Они оснащены PWM-выходом и входом для датчика Grundfos Direct Sensor™ VFD, что обеспечивает точное измерение количества тепловой энергии. Меню ввода в эксплуатацию обеспечивает быструю и простую настройку системы.
